Mặt bích thép, inox là gì?

Mặt bích thép, inox là một loại phụ kiện cơ khí có hình tròn hoặc hình đĩa, được sử dụng để liên kết các đoạn đường ống với nhau hoặc kết nối đường ống với van, máy bơm, bồn chứa và thiết bị công nghiệp.

Các mặt bích thường được ghép với nhau bằng bulông, đai ốc và gioăng làm kín. Cấu tạo này giúp hệ thống đường ống có thể tháo lắp thuận tiện khi kiểm tra, bảo trì, vệ sinh hoặc thay thế thiết bị.

Tùy theo môi trường sử dụng, khách hàng có thể lựa chọn mặt bích thép carbon hoặc mặt bích inox với kích thước, tiêu chuẩn và cấp áp lực phù hợp.

Cấu tạo cơ bản của mặt bích đường ống

Một mặt bích công nghiệp thường gồm các bộ phận và thông số quan trọng:

• Đường kính ngoài của mặt bích.
• Đường kính trong hoặc kích thước lỗ thông tâm.
• Độ dày thân mặt bích.
• Số lượng lỗ bulông.
• Đường kính lỗ bulông.
• Đường kính vòng tâm lỗ.
• Kiểu bề mặt tiếp xúc.
• Phần cổ, ren hoặc rãnh hàn tùy từng loại.
• Kích thước danh nghĩa DN hoặc NPS.
• Cấp áp lực làm việc.

Khi lựa chọn sản phẩm, không nên chỉ dựa vào đường kính trong. Hai mặt bích có cùng kích thước danh nghĩa nhưng khác tiêu chuẩn hoặc cấp áp lực có thể khác nhau về độ dày, số lỗ và khoảng cách tâm lỗ bulông.

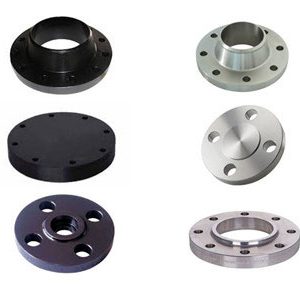

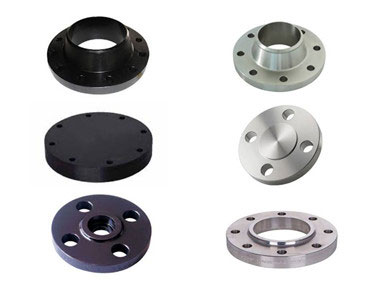

Phân loại mặt bích thép, inox

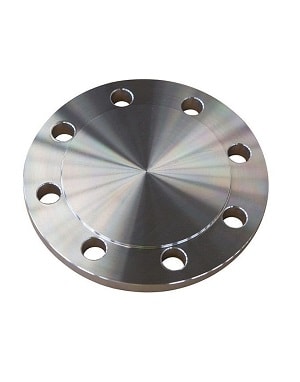

Mặt bích mù – Blind Flange

Mặt bích mù có dạng đĩa kín, không có lỗ thông tâm. Sản phẩm được sử dụng để đóng kín đầu đường ống, đầu van, bồn chứa hoặc vị trí chờ kết nối.

Ưu điểm của mặt bích mù là có thể tháo ra khi cần kiểm tra, vệ sinh hoặc mở rộng hệ thống. Vì phải chịu toàn bộ áp lực tại vị trí bịt kín, vật liệu, độ dày và cấp áp lực phải được lựa chọn đúng yêu cầu kỹ thuật.

Mặt bích hàn cổ – Welding Neck Flange

Mặt bích hàn cổ có phần cổ dài, được liên kết với đường ống bằng mối hàn đối đầu. Phần cổ giúp quá trình truyền lực từ mặt bích sang đường ống diễn ra ổn định hơn.

Loại mặt bích này thường được xem xét cho các hệ thống có áp suất, nhiệt độ hoặc yêu cầu kỹ thuật cao. Quá trình gia công và hàn cần được thực hiện bởi người có chuyên môn.

Mặt bích hàn trượt – Slip-On Flange

Mặt bích hàn trượt được lồng vào bên ngoài đầu ống rồi hàn cố định. Cấu tạo này giúp việc căn chỉnh trong quá trình lắp đặt tương đối thuận tiện.

Trước khi hàn, cần kiểm tra độ đồng tâm, khoảng cách lắp đặt và chất lượng bề mặt. Mối hàn phải được thực hiện đúng quy trình thiết kế của hệ thống.

Mặt bích hàn đúc – Socket Weld Flange

Mặt bích hàn đúc có phần lõm để đưa đầu ống vào trước khi hàn. Sản phẩm thường được cân nhắc cho những đường ống có kích thước nhỏ theo yêu cầu thiết kế.

Khoảng hở và phương pháp hàn cần được thực hiện đúng kỹ thuật để hạn chế ứng suất hoặc các vấn đề phát sinh trong quá trình vận hành.

Mặt bích ren – Threaded Flange

Mặt bích ren có phần ren bên trong để kết nối với đường ống đã gia công ren. Phương án này có thể được sử dụng tại một số vị trí không thuận tiện cho việc hàn.

Khi đặt hàng cần xác định chính xác tiêu chuẩn ren, đường kính ống, vật liệu và điều kiện vận hành. Không nên sử dụng mặt bích ren trong môi trường không phù hợp với thiết kế của sản phẩm.

Mặt bích lỏng – Lap Joint Flange

Mặt bích lỏng được sử dụng cùng với đầu nối tương ứng. Mặt bích có thể xoay để căn chỉnh vị trí lỗ bulông, giúp quá trình lắp đặt thuận tiện hơn.

Loại mặt bích này phù hợp với những hệ thống cần tháo lắp, vệ sinh hoặc bảo trì thường xuyên theo thiết kế kỹ thuật.

So sánh mặt bích thép và mặt bích inox

Mặt bích thép carbon

Mặt bích thép carbon được sử dụng phổ biến trong nhiều hệ thống đường ống công nghiệp. Sản phẩm có độ cứng tốt, đa dạng quy cách và phù hợp với nhiều ứng dụng.

Bề mặt mặt bích thép có thể được xử lý bằng sơn, dầu chống gỉ, mạ hoặc phương pháp bảo vệ khác tùy yêu cầu. Khả năng chống ăn mòn phụ thuộc vào vật liệu và lớp bảo vệ bề mặt.

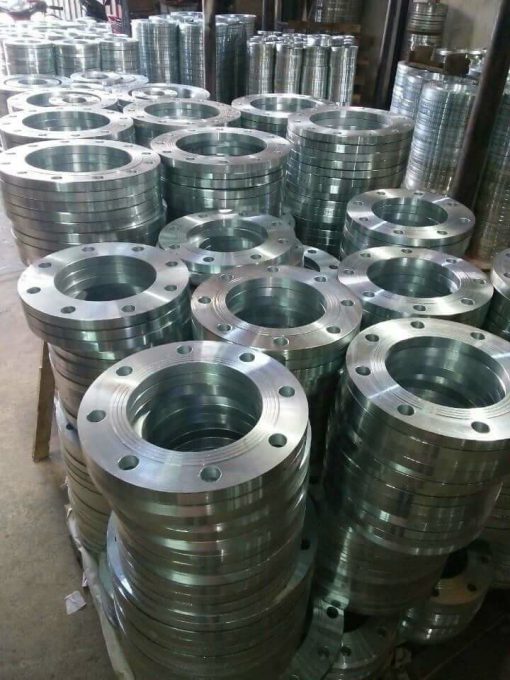

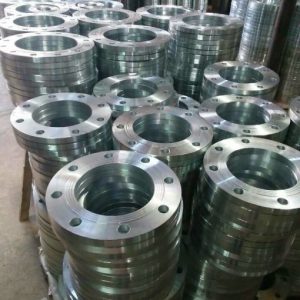

Mặt bích inox

Mặt bích inox thường được lựa chọn trong môi trường cần khả năng chống ăn mòn, yêu cầu vệ sinh hoặc bề mặt sạch. Loại inox phù hợp cần được xác định dựa trên môi chất, nhiệt độ, áp suất và điều kiện vận hành.

Không nên mặc định mọi loại inox đều phù hợp với tất cả hóa chất hoặc môi trường. Khách hàng cần cung cấp thông tin sử dụng để được tư vấn đúng mác vật liệu.

Ứng dụng thực tế của mặt bích công nghiệp

Mặt bích thép và inox có thể được sử dụng trong:

• Hệ thống cấp và thoát nước.
• Nhà máy xử lý nước thải.
• Đường ống khí nén.
• Hệ thống hơi và nhiệt.
• Hệ thống phòng cháy chữa cháy.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy hóa chất.
• Hệ thống dầu và nhiên liệu.
• Đường ống kết nối máy bơm.
• Đường ống kết nối van công nghiệp.
• Hệ thống bồn chứa và thiết bị sản xuất.
• Nhà máy cơ khí và sản xuất công nghiệp.

Mỗi ứng dụng có yêu cầu khác nhau về vật liệu, kích thước, tiêu chuẩn, cấp áp lực và loại gioăng làm kín.

Cách lựa chọn mặt bích chính xác

Xác định kích thước đường ống

Khách hàng cần cung cấp đường kính danh nghĩa DN hoặc NPS. Nếu không xác định được, nên gửi kích thước thực tế, hình ảnh và bản vẽ để đối chiếu.

Xác định loại mặt bích

Cần lựa chọn mặt bích mù, hàn cổ, hàn trượt, ren, hàn đúc hoặc mặt bích lỏng theo thiết kế của hệ thống.

Xác định vật liệu

Vật liệu có thể là thép carbon hoặc inox. Việc lựa chọn phải căn cứ vào môi chất, điều kiện ăn mòn, nhiệt độ, áp suất và yêu cầu vệ sinh.

Xác định tiêu chuẩn sản xuất

Tiêu chuẩn quyết định kích thước tổng thể, độ dày, số lỗ, đường kính lỗ và khoảng cách tâm lỗ bulông. Hai sản phẩm cùng DN nhưng khác tiêu chuẩn có thể không lắp ghép được với nhau.

Xác định cấp áp lực

Cấp áp lực của mặt bích phải phù hợp với thiết kế của hệ thống. Không nên tự ý thay thế bằng sản phẩm có hình dạng tương tự nhưng không xác định được cấp áp lực.

Kiểm tra bề mặt làm kín

Bề mặt tiếp xúc phải phù hợp với loại gioăng và mặt bích đối diện. Bề mặt bị xước, cong hoặc biến dạng có thể làm giảm khả năng làm kín.

Các lỗi thường gặp khi mua mặt bích

• Chọn đúng DN nhưng sai tiêu chuẩn.
• Sai số lượng hoặc khoảng cách lỗ bulông.
• Chọn sai cấp áp lực.
• Không xác định đúng vật liệu.
• Dùng mặt bích thép tại môi trường ăn mòn mạnh.
• Chọn sai loại gioăng làm kín.
• Không kiểm tra độ dày mặt bích.
• Mua theo hình ảnh mà không có thông số.
• Không yêu cầu chứng từ vật liệu khi công trình cần.
• Ép lắp hai mặt bích không đồng tâm.

Để hạn chế sai sót, khách hàng nên gửi đầy đủ bản vẽ hoặc thông số trước khi xác nhận đơn hàng.

Hướng dẫn kiểm tra khi nhận hàng

Khi nhận mặt bích thép hoặc inox, khách hàng nên kiểm tra:

1. Đúng loại mặt bích đã đặt.
2. Đúng vật liệu yêu cầu.
3. Đúng kích thước DN hoặc NPS.
4. Đúng đường kính ngoài.
5. Đúng độ dày.
6. Đúng số lượng lỗ bulông.
7. Đúng đường kính vòng tâm lỗ.
8. Bề mặt không bị nứt hoặc biến dạng.
9. Phần ren hoặc vị trí hàn không bị hư hỏng.
10. Ký hiệu và chứng từ phù hợp với đơn hàng.

Không nên đưa sản phẩm vào lắp đặt nếu chưa xác nhận đầy đủ quy cách.

Bảo quản mặt bích thép, inox

• Bảo quản tại nơi khô ráo và có mái che.
• Không để mặt bích tiếp xúc trực tiếp với nền ẩm.
• Phân loại theo vật liệu, kích thước và tiêu chuẩn.
• Giữ lớp dầu hoặc lớp bảo vệ bề mặt của mặt bích thép.
• Không để inox tiếp xúc kéo dài với vật liệu thép bị gỉ.
• Che chắn bề mặt làm kín trong quá trình vận chuyển.
• Không xếp chồng quá cao gây móp hoặc biến dạng.
• Gắn nhãn rõ ràng để tránh xuất nhầm quy cách.

Đức Thành Group cung cấp vật tư công nghiệp theo yêu cầu

Công ty TNHH Dịch vụ Thương mại Đức Thành Group hoạt động trong lĩnh vực thương mại và cung cấp nguyên vật liệu phục vụ sản xuất. Bên cạnh nhóm vật tư in lụa, lưới in, keo chụp bản, bột phản quang và nguyên liệu ngành in, công ty còn tiếp nhận nhu cầu tìm nguồn một số loại vật tư công nghiệp theo quy cách của khách hàng.

Mặt bích thép và inox được tư vấn dựa trên loại sản phẩm, kích thước, vật liệu, tiêu chuẩn, cấp áp lực và số lượng đặt hàng. Khách hàng nên gửi bản vẽ hoặc bảng thông số để được kiểm tra trước khi báo giá.

Lưu ý: mặt bích thép, inox thuộc nhóm vật tư cơ khí và đường ống, không phải vật tư tiêu hao trực tiếp của quá trình in lụa.

Câu hỏi thường gặp

Mặt bích thép và mặt bích inox loại nào tốt hơn?

Không có loại tốt nhất cho mọi ứng dụng. Mặt bích cần được lựa chọn theo môi chất, nhiệt độ, áp suất, khả năng ăn mòn và yêu cầu của hệ thống.

Hai mặt bích cùng DN có lắp với nhau được không?

Chưa chắc. Ngoài DN, cần kiểm tra tiêu chuẩn, cấp áp lực, đường kính ngoài, số lỗ và khoảng cách tâm lỗ bulông.

Có thể đặt mặt bích theo bản vẽ không?

Tùy khả năng cung cấp và gia công. Khách hàng cần gửi bản vẽ đầy đủ kích thước, vật liệu, dung sai và số lượng để kiểm tra.

Báo giá mặt bích cần những thông tin gì?

Thông tin cơ bản gồm loại mặt bích, DN/NPS, vật liệu, tiêu chuẩn, cấp áp lực, số lượng và yêu cầu chứng từ.

Mặt bích có kèm bulông và gioăng không?

Khách hàng cần xác nhận rõ khi yêu cầu báo giá. Bulông, đai ốc và gioăng có thể là hạng mục riêng tùy đơn hàng.

Liên hệ nhận báo giá mặt bích thép, inox

Khách hàng cần mua mặt bích thép, mặt bích inox hoặc phụ kiện đường ống vui lòng cung cấp:

• Hình ảnh hoặc bản vẽ.
• Kích thước DN/NPS.
• Loại mặt bích.
• Vật liệu.
• Tiêu chuẩn.
• Cấp áp lực.
• Số lượng.
• Địa điểm giao hàng.
